TPJB-2 製品仕様
| 型番 | TPJB-2 | |
|---|---|---|
| 対応線材径(mm2) | 2.5, 4.0 | |
| 端子数 | 4 | |
| 使用ダイオード数 | 3 | |
| 使用ダイオード | DIOTEC SB 1240, SB1540, SBX2540 | |

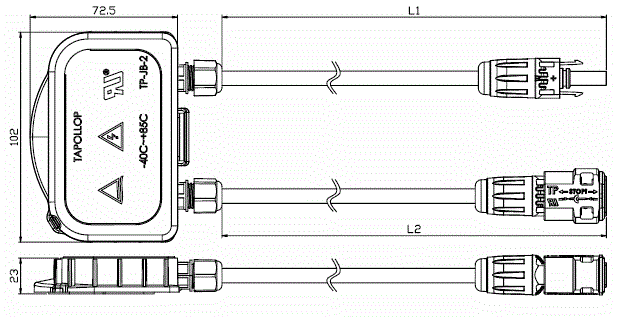

| サイズ（mm） W×D×L | 102.0×73.5×23.0 | |
| 取得規格 | UL3730 | E326769 |
| DIN V VDE V 0126-5:2008/05 | R50152301 | |
| その他 | IEC61215, IEC61646, IEC61730 | |
| 定格電圧 | DC 1000V(TÜV), DC 600V(UL) | |
| 定格電流 | 10.5A（樹脂加工時11.0A） | |
| 防水型 | IP65, IP67 | |
| 過電圧カテゴリ | Ⅲ | |
| 素材 | カバー | PPO |
| 本体 | PPO | |
| ガスケット | TPV, シリコン | |
| 接触端子 | 錫メッキ銅合金, ステンレス鋼 | |
| グランドナット | PA66-GF | |
| グランドシール | TPV, シリコン | |
| マウント材 | シリコン接着剤 | |
| 動作温度範囲 | -40℃～85℃ | |
| 上限温度 | 105℃ | |
