TPCB-4 製品仕様
| 型番 | TPCB-4 | ||
|---|---|---|---|
| 対応線材径(mm2) | 2.5, 4.0 | 6.0 | |

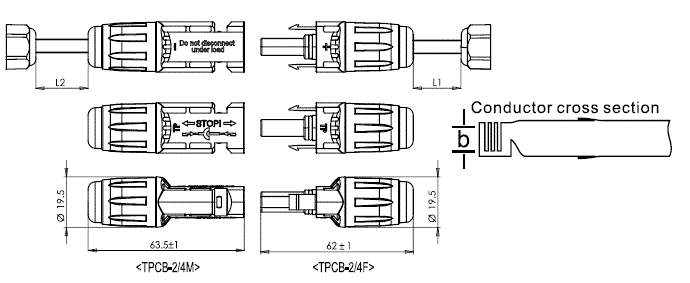

| サイズ（mm） L×φ | メス | 62.0×19.5 | |
| オス | 64.5×19.5 | ||
| 取得規格 | UL6703 | E3449205 | |
| EN50521:2008 | R50159695 | ||
| その他 | IEC61215, IEC61646, IEC61730 | ||
| 定格電圧 | DC 1000V(TÜV), DC 600V(UL) | ||
| 定格電流 | 25A | 35A | |
| 接触抵抗 | ≦0.3mΩ(初期値) | ||
| 防水型 | IP68(1m, 24時間) | ||
| 定格インパルス電圧 | 8kV | ||
| 過電圧カテゴリ | Ⅲ | ||
| 燃焼性クラス | UL94-5V/VO | ||
| 素材 | 絶縁体 | PPO / PA66 | |
| 接触部 | 錫メッキ銅合金 | ||
| 勘合力 | 接触部 － 接触部 | ≧20kgf | |
| 接触部 － ケーブル | ≧20kgf | ||
| コネクタ接続方式 | MC4コネクタ互換 | ||
| 動作温度範囲 | -40℃～85℃ | ||
| 上限温度 | 125℃ | ||
