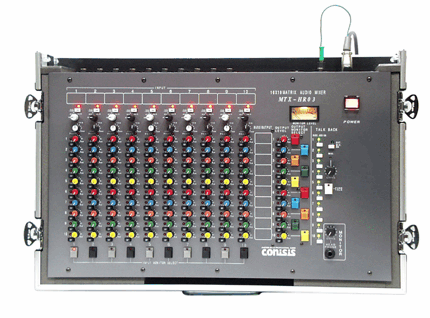

MTX-HR03Aの特徴
高性能ヘッドアンプ搭載
- 入力各ｃｈに高性能ヘッドアンプ、ハイパスフィルターを搭載
- ヘッドアンプは60dB以上のハイゲインでもハイバンドにおいて歪みが少ない高性能な回路を使用
- ゲインは20/40/60dBの3段階切替で、連続可変より設定が簡単
- -20dBのパッドと併用で-60dBuのマイクロフォンから-4dBuのラインレベルまで対応
各入力に-20dBパッドスイッチ付属
- 各入力に-20dBのパッドスイッチを装備
グラウンドリフトスイッチ装備
- 入出力のグラウンドがカットされるグラウンドリフトスイッチを装備
クロスポイントトリムは-∞から+6dB可変、CUTスイッチ付
- クロスポイントのトリムは従来のアッテネートではなく、+6dBのゲイン取得が可能
- それぞれのクロスポイントにCUTスイッチを装備しており、ON/OFFが容易に実行可能
入出力信号チェック用のモニターセレクト出力、VUメーター、ヘッドフォンアンプ装備
- 信号モニター用のVUメーターとヘッドフォンアンプを装備
- VUメーターは0VU＝+4dBuの設定になっており、正確なレベル監視が可能
- ヘッドフォンモニターはハイパワーヘッドフォンドライブICを採用しており、サウンドによるチェックが可能
送出バスを選択可能なトークバック機能内蔵、外部トークバックマイク入力装備
- トークバックアサインスイッチによって選択されたバス(アウトプットチャンネル)に､内蔵マイクまたは外部マイク入力からのトークバック信号を送ることが可能
- 両マイクの同時使用も可能
AC100V～AC240V、DC12V電源での使用が可能、停電バックアップ機能も装備
- AC100V～AC240VまたはDC12Vの電源による使用が可能
- 停電などによりAC100V～AC240Vが切断された場合、自動的にDC12Vに切り替え
可搬性に優れたキャリングケース一体型構造
- 現場での移動などを考慮し、キャリングケース一体型構造を採用
MTX-HR03A 製品仕様
オーディオインプット1～10ch
| 入力インピーダンス | 10kΩ（電子バランス） |
|---|---|
| コネクタ | XLR 3-31タイプ |
| 入力飽和点 | +20dBm |
| 基準入力レベル | -56dBm～+4dBm |
| パッド | -20dB |
| ヘッドアンプゲイン | 20dB, 40dB, 60dB |
| トリム | ±10dB入力 |
外部（EXT.）トークバックインプット
| 入力インピーダンス | 2.2kΩ（電子バランス） |
|---|---|
| コネクタ | XLR 3-31タイプ |
| 基準入力レベル | -50dBm |
| ヘッドアンプゲイン | 52dB |

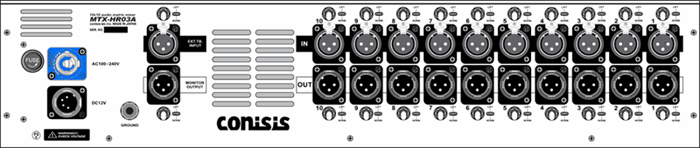

出力（オーディオアウトプット1～10ch、モニターアウトプット）
| 出力インピーダンス | 600Ω以上（電子バランス） |
|---|---|
| コネクタ | XLR 3-32タイプ |
| 基準出力レベル | +4dBm |
| 出力レベル可変範囲 | -∞～+6dB |
性能、寸法、その他
| 入出力周波数特性 |
オーディオ入出力 ：20～100kHz（±2dB） 外部トークバック入力：70～8kHz（±2dB） |
|---|---|
| クロスポイントレベル可変範囲 | -∞～+6dB |
| 外形寸法（ゴム足、ケース取っ手含まず） |
本体 ：W620×D405×H145（mm） ケース収納時：W620×D480×H194（mm） |
| 重量 |
本体 ：12.9（kg） ケース収納時：16.5（kg） |
| 電源 |
AC：定格AC100V～AC240V（AC85V～AC260Vで使用可） コネクタ NCA3MPA-1 DC：定格DC12V（DC10V～DC14Vで使用可） コネクタ XLR4-32タイプ/オス |
| 消費電力 | 25W（ヘッドホン無接続時） |
| ヒューズ | 管入りミゼットヒューズ |
その他、ご要望に応じたカスタマイズも承りますのでお気軽にご相談ください。
